| Артикул: | TTPLD2025 |
| Размер: | 8X8X7 СМ |
| Вес: | 0.05 |
| Гарантия: | 1 год |

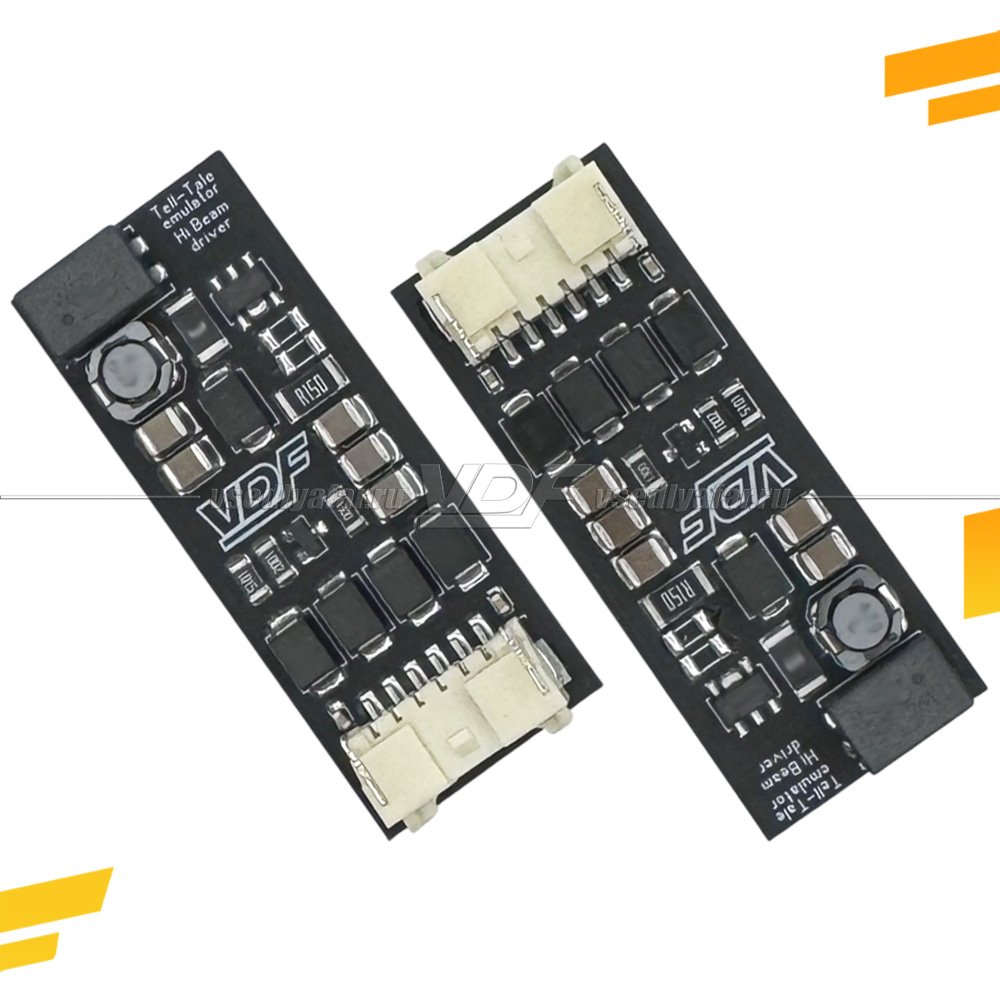

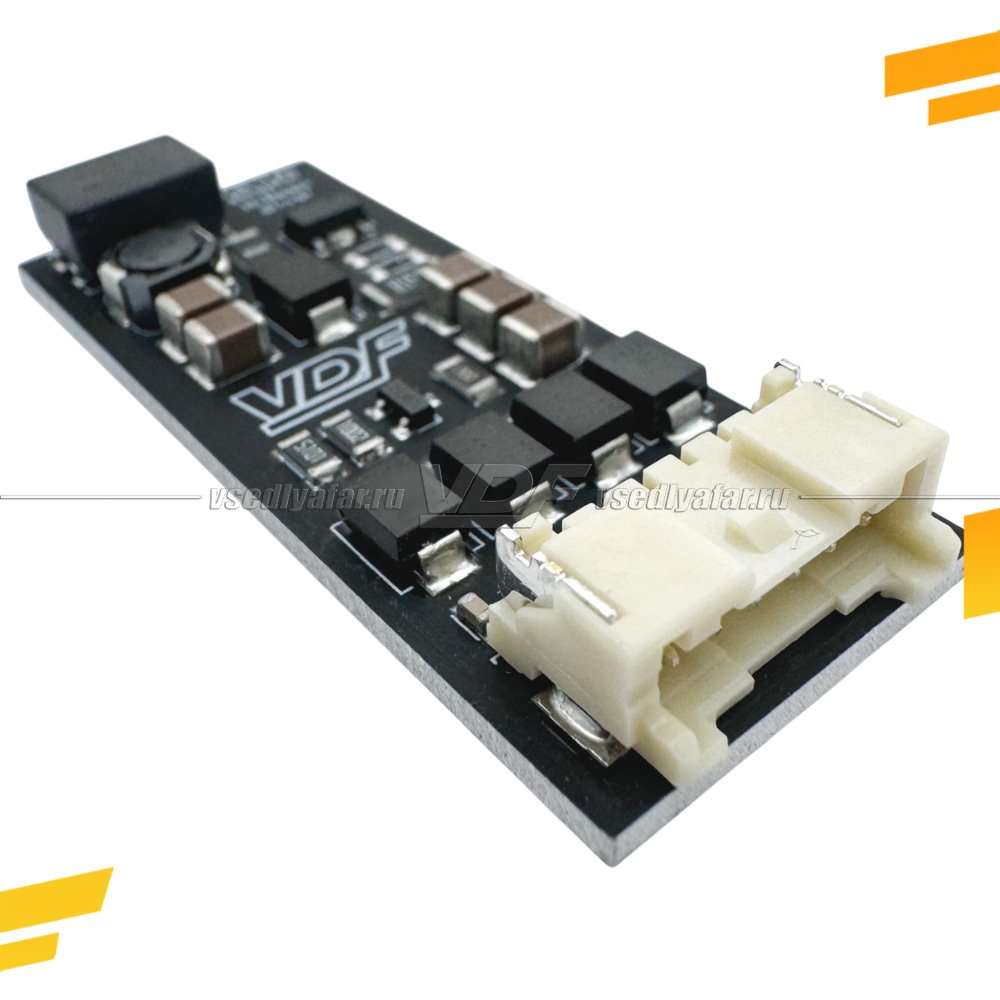

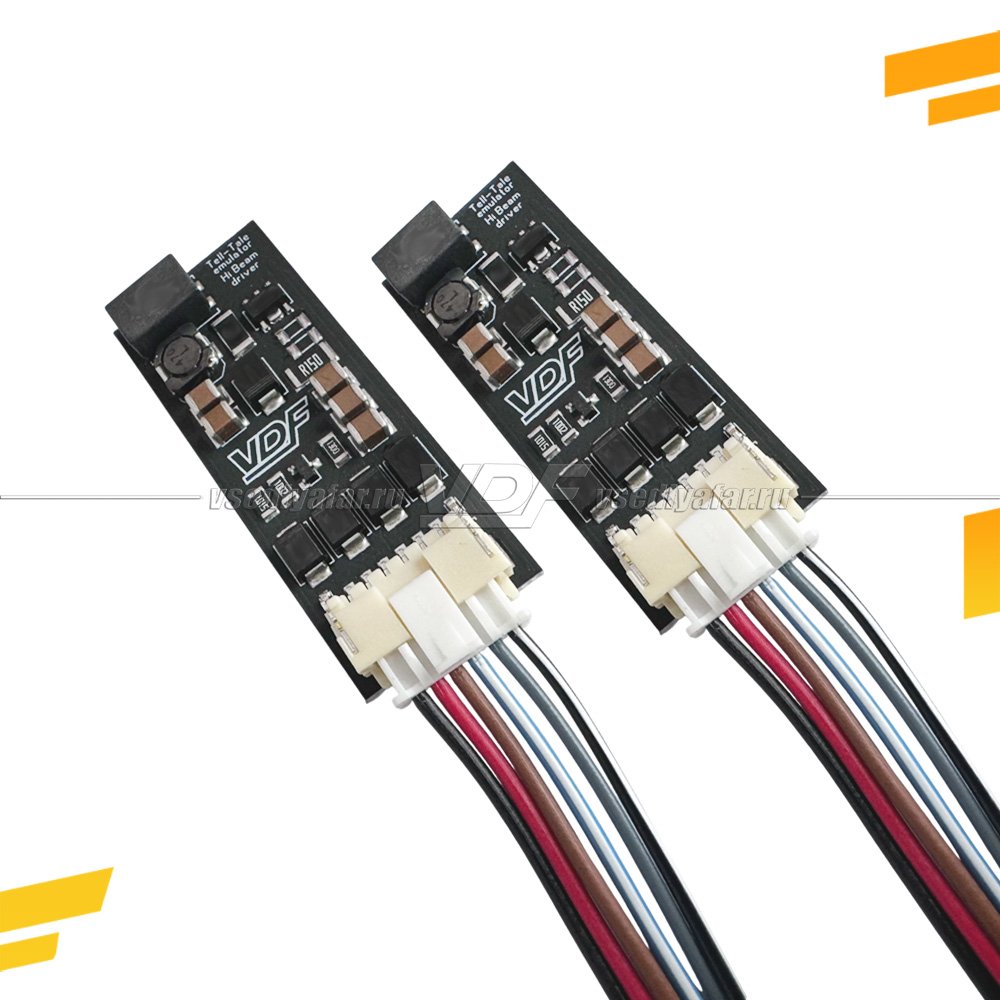

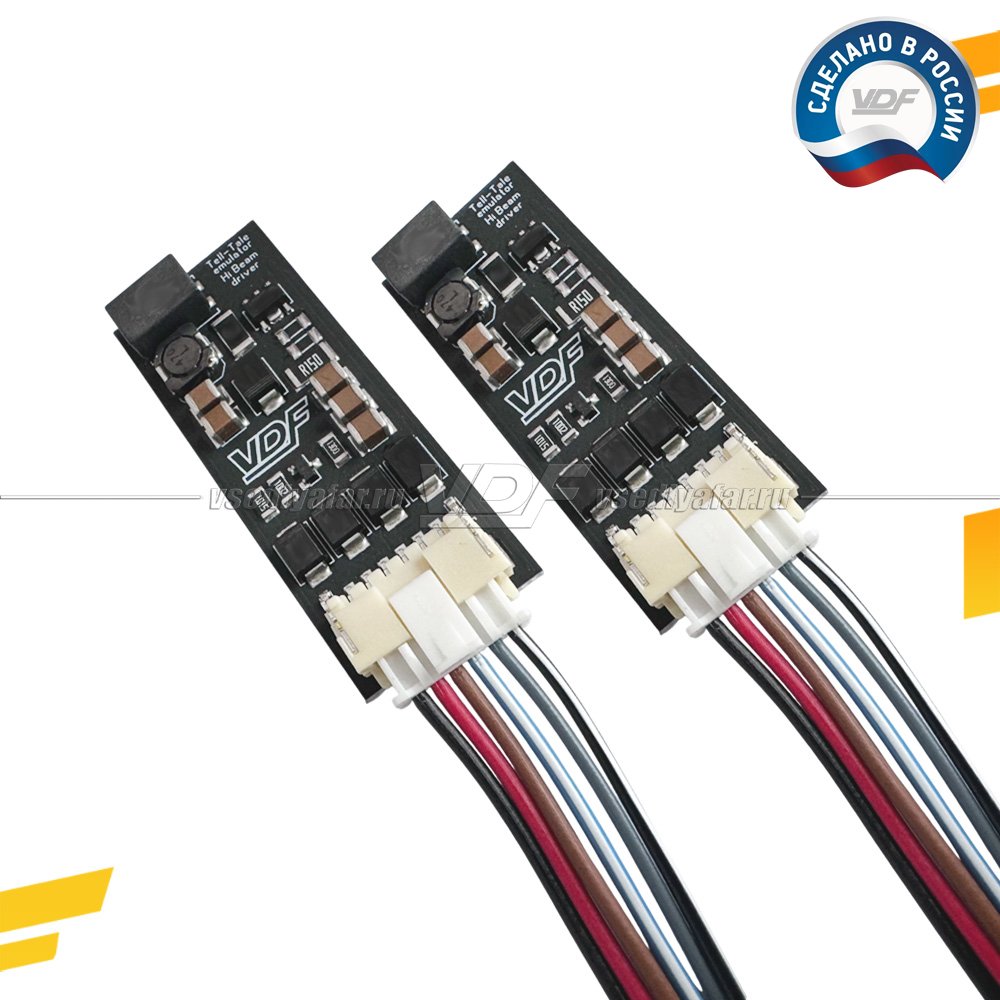

Эмулятор Tell-Tale + Понижающий LED-драйвер VDF-light (комплект 2 шт.)
Решение для замены штатных LED-блоков и питания Bi-LED линз без ошибок на приборной панели
Назначение:
Модуль VDF-light совмещает в себе сразу два блока. Первый - эмулятор присутствия штатного блока контроля LED – в части эмуляции сигнала «ок» обратно в авто. Второй – LED драйвер, позволяющий запитывать рефлекторные или линзованые секции дальнего света или боковой подсветки, которые отключаются при удалении штатного блока LED или завязаны на ближний свет в случае, когда, например, дальний независимый, а боковая подсветка работает последовательно с ближним.
Подходит для большинства авто с аналоговой системой контроля света (Hyundai, Kia, Toyota, Subaru и др.).
Функции:
* Эмуляция аналоговой обратной связи штатного блока (Tell-Tale / DG), в следствии чего не появляется ошибок на приборной панели;
* Стабильное питание для мощных светодиодов 670мА, поддержка 1–4 LED или многочиповых светодиодов суммарным падением напряжения <=10В;
* Компактный форм-фактор, установка внутрь фары.
Преимущества:
Нет ошибок «неисправна LED фара»
Стабильное и безопасное питание
Простая интеграция в retrofit
Не требует вмешательства в ЭБУ
Комплектация:
Эмулятор - 2 шт.
Производитель и гарантия:
Производитель: VDF-light
Страна: Россия
Гарантия: 1 год

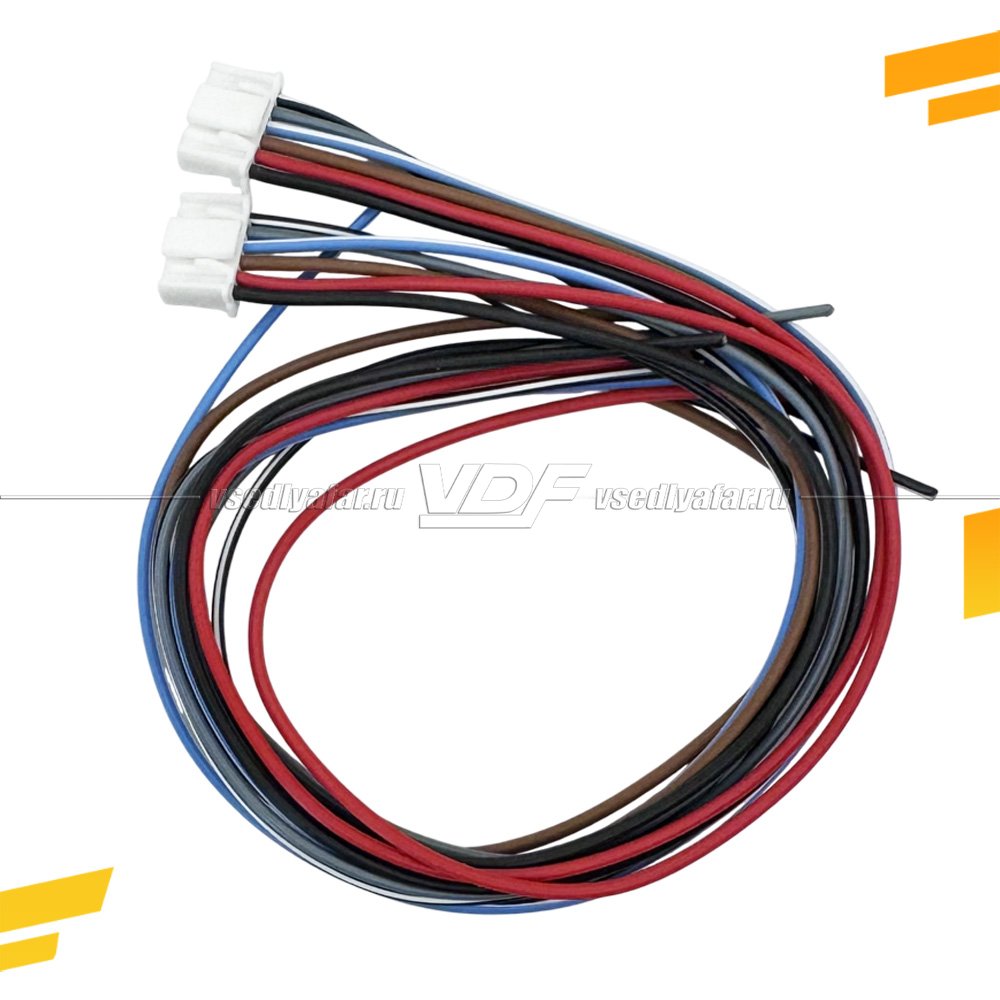

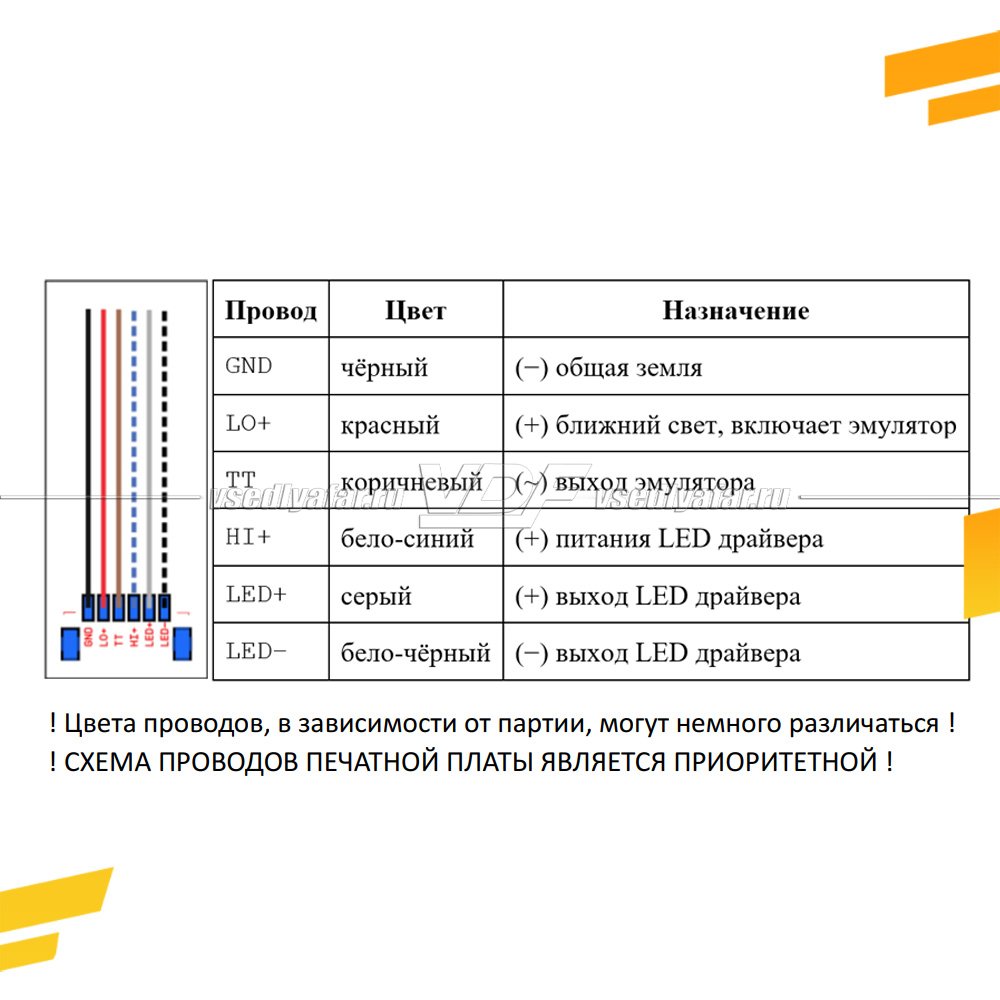

Подключение и назначение проводов:
GND Чёрный (−) общая земля
LO+ Красный (+) ближний свет, включает эмулятор
TT Коричневый (~) выход эмулятора
HI+ Бело-синий (+) питания LED драйвера
LED+ Серый (+) выход LED драйвера
LED− Бело-чёрный (−) выход LED драйвера
Логика подключения изделия:
Подключение обратной связи. Чаще всего обозначается Tell-Tale на Корейских авто или DG на Японских (Koito в основном). Цвета проводов могут отличаться. Но, обычно это «серый» на Корейцах и «синий» на Японцах. Поиск этого провода – при включении зажигания на нём появляется «условный плюс» со стороны авто. При включении ближнего света и состоянии «всё ок» на этом проводе потенциал меняется на «условную землю». Провод отключить от штатного блока управления, подключить к TT эмулятора.
Подключение LED. Ищем провода, идущие непосредственно на светодиодный чип. Проводов может быть больше чем 2, из них нужны только те, что (+) LED и (-) LED. Подключаем на соответствующие провода эмулятора.
Остальные провода подключаем по назначению.
